一、水質指標及要求

1：原水性質

原水中總含鹽量6%，6m³/h處理量。（客戶提供數據為120m³/h每天，每天按20小時計算。）

2：處理要求：

電滲析出水：淡水低于0.1%，以利于回用；濃水達到15%，作為進一步處理。

二、工藝設計

2.1 電滲析工藝簡介

電滲析（ED，Electrodialysis）是指在直流電場的作用下，溶液中帶電離子定向遷移，選擇性透過離子交換膜并得以去除的一種膜分離技術。電滲析以電位差為推動力，利用陰、陽離子交換膜對陰、陽離子的選擇透過性，而使溶質與水分離的一種物理化學過程?？蓪?shí)現苦咸水或海水的淡化、鹽濃縮，有機物溶液脫鹽精制等。


電滲析膜組器由隔板、離子交換膜、電極、夾緊裝置等主要部件組成。離子交換膜對不同電荷的離子具有選擇透過性。陽膜（CM）只允許通過陽離子，阻止陰離子通過；陰膜（AM）只允許通過陰離子，阻止陽離子通過。在陰極與陽極之間，放置著若干交替排列的陰膜與陽膜，中間以隔板隔開形成濃室和淡室，在外加直流電場的作用下，水中離子作定向遷移，淡室中陰陽離子遷移到相鄰的濃室中去，從而使含鹽水淡化。

2.2 水質分析

據客戶介紹，含鹽量為6%，PH值為2.0左右，含有微量的2,6酸及2,3酸，水量大約為120噸/天。

客戶的水樣中含2,6酸和2,3酸在酸性環境下不溶于水，而且由于其官能團的特殊性，可能會(huì )大量附著在電滲析離子交換膜上，降低離子交換膜的壽命。建議先使用超濾設備予以去除，同時超濾還可以去除原水中其他的懸浮物，進一步提高電滲析進水質量。

由于最終濃水和淡水相差較大，所以采用兩級電滲析，原水進第一級電滲析，濃水濃度15%，淡水濃度為1.5%，作為下一級電滲析的進水。第二級電滲析濃水為6%，作為一級電滲析的進水，淡水濃度為0.1%，達到客戶回用水要求。

2.3電滲析水質平衡

ED1濃水 15%，2.38m³/h

ED1淡水 1.5%

ED2濃水 6%

ED2淡水 0.1%，3.62m³/h

說明：

1. 客戶要求的淡水含量較低，必須用兩級電滲析，第一級為濃縮電滲析，第二級為脫鹽電滲析。

2. 經過水鹽平衡計算，第一級電滲析中，濃水濃度15%，水量2.38m3/h，產水率39.6%；淡水濃度1.5%，作為第二級電滲析的進水。第二級電滲析中，濃水為6%，作為第一級的進水；淡水為0.1%，達到客戶要求，水量為3.62m3/h，產水率為60.4%。

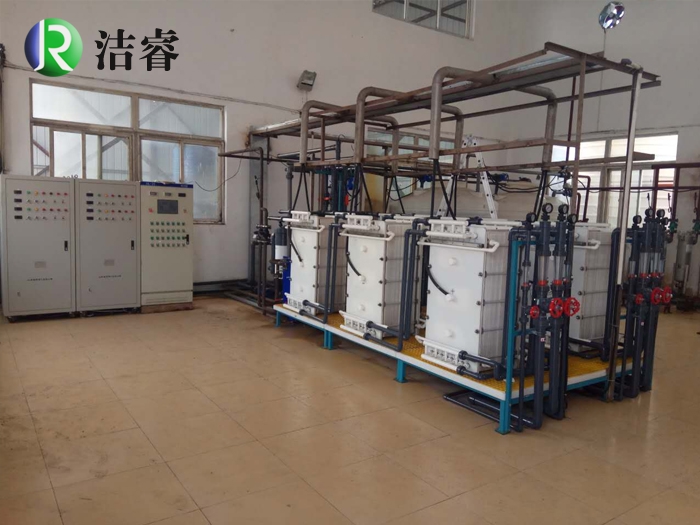

3. 經計算，ED1脫鹽214.2kg/h，需要使用4臺JRHE-JACM-15W-12060/200電滲析膜堆，ED2脫鹽量50.7kg/h，需要1臺JRHE-JACM-10W-12060/200電滲析膜堆。
